В современной промышленности и электронике всё чаще возникает потребность в компактных источниках сильного магнитного поля. Среди множества магнитных изделий особое место занимают кольцевые неодимовые магниты, которые изготавливаются на основе сплава неодим-железо-бор (NdFeB). Они обладают рекордными показателями остаточной намагниченности и коэрцитивной силы, что позволяет создавать миниатюрные устройства с высокой силой сцепления. В таких областях, как магнитные муфты, датчики Холла и линейные актуаторы, неодимовые магниты кольца обеспечивают высокую точность и стабильность работы. Их геометрия в виде кольца позволяет равномерно распределять магнитный поток и легко интегрировать в сборки с осевой или радиальной симметрией.
Что представляет собой кольцевой неодимовый магнит

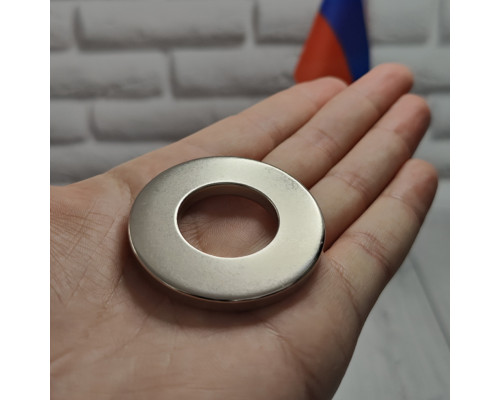

Кольцевой неодимовый магнит — это спечённое или связанное изделие из сплава NdFeB, имеющее форму тора с центральным отверстием. В зависимости от способа производства и условий намагничивания такие магниты могут демонстрировать различные магнитные свойства. Ниже перечислены ключевые характеристики, на которые обращают внимание инженеры.
- Остаточная намагниченность (Br) — определяет максимальный магнитный поток, который способен создать магнит после снятия внешнего поля.
- Коэрцитивная сила (Hc) — характеризует устойчивость магнита к размагничиванию под действием внешних полей или высокой температуры.
- Магнитная индукция (B) — векторная величина, описывающая силу и направление магнитного поля в конкретной точке.
- Температура Кюри (Tc) — порог, при котором магнитный материал теряет свои ферромагнитные свойства.
- Магнитная проницаемость (μ) — способность материала усиливать внешнее магнитное поле.
Технология производства и состав
Производство кольцевых неодимовых магнитов включает несколько сложных этапов, каждый из которых влияет на конечные характеристики. Основой служит порошок сплава NdFeB, который может быть получен методом восстановления или плавки. Далее следуют спекание, термообработка и механическая обработка. Альтернативный метод — связывание (bonding), при котором магнитный порошок смешивается с полимером, что позволяет получать изделия сложной формы с меньшей точностью, но более низкой стоимостью.
- Спекание — процесс спекания порошка при высокой температуре и давлении, обеспечивающий высокую плотность и магнитные свойства.
- Связующие магниты — композитные материалы, где магнитный порошок распределён в полимерной матрице.
- Литьё — метод получения магнитов из расплава с последующей кристаллизацией, часто используется для сложных профилей.
- Шлифовка — механическая обработка для достижения точных размеров и допусков, особенно важна для кольцевых поверхностей.
- Градация — разделение готовых изделий по классам магнитной энергии, например N35, N42, N52.
- Калибровка — финишная операция для обеспечения заданных геометрических параметров и соосности отверстия.
Типы намагничивания кольцевых магнитов
В зависимости от задачи кольцевые магниты могут быть намагничены различными способами. Это определяет распределение магнитного поля и область применения. Например, для роторов электродвигателей часто используют радиальную или мультиполярную намагниченность, а для датчиков положения — аксиальную.
- Аксиальная намагниченность — полюса расположены на торцевых поверхностях кольца, магнитный поток направлен вдоль оси.
- Радиальная намагниченность — полюса находятся на внутренней и внешней цилиндрических поверхностях, поток направлен радиально.
- Мультиполярная намагниченность — на поверхности создаётся несколько чередующихся полюсов, что используется в сенсорах и шаговых двигателях.
- Диаметральная намагниченность — разновидность радиальной, при которой полюса расположены диаметрально противоположно.
Покрытия и защита от коррозии
Неодимовые магниты на основе NdFeB подвержены окислению, поэтому без защитного покрытия они быстро теряют свои свойства. Производители применяют различные гальванические и полимерные покрытия, которые также влияют на допустимую температуру эксплуатации и износостойкость.
- Никель-медь-никель (NiCuNi) — трёхслойное гальваническое покрытие, обеспечивающее хорошую коррозионную стойкость.
- Цинковое покрытие — экономичный вариант, но менее устойчив к агрессивным средам.
- Эпоксидное покрытие — полимерный слой, часто используется для магнитов, работающих во влажной среде.
- Алюминиевое покрытие — применяется для улучшения теплоотвода и защиты от коррозии.
- Термостойкие покрытия — специальные составы для магнитов, эксплуатируемых при высоких температурах.
Маркировка и температурная стабильность
Магнитные свойства кольцевых неодимовых магнитов зависят от марки сплава и температурного класса. Стандартная маркировка включает число, обозначающее максимальное энергетическое произведение (BHmax), и буквенный индекс, указывающий на максимальную рабочую температуру. Чем выше число, тем сильнее магнит, но тем он более хрупкий и чувствительный к нагреву.
- N35–N52 — основные grades по силе сцепления, где N52 является самым мощным серийным материалом.
- Суффиксы M, H, SH, UH, EH — обозначают максимальную рабочую температуру от 100 до 200 °C.
- Термостабильность — способность сохранять магнитные свойства при нагреве и охлаждении.
- Размагничивание — необратимая потеря намагниченности при превышении температуры или воздействии сильных полей.
- Гистерезис — явление отставания изменения магнитной индукции от изменения внешнего поля.
Применение в различных отраслях
Благодаря высокой магнитной энергии и возможности точной механической обработки кольцевые неодимовые магниты находят применение в самых разных сферах. Они используются как в бытовой технике, так и в высокотехнологичных промышленных системах.
- Электродвигатели и генераторы — в качестве роторов и статоров для создания мощного магнитного поля.
- Магнитные муфты и тормоза — для бесконтактной передачи крутящего момента.
- Датчики Холла и сенсоры — для измерения положения, скорости и угла поворота.
- Акустические системы — в динамиках и вибромоторах для преобразования электрических сигналов в механические колебания.
- Магнитные сепараторы — для очистки сыпучих материалов от ферромагнитных примесей.
- Медицинское оборудование — в МРТ, магнитных стимуляторах и хирургических инструментах.
- Аэрокосмическая отрасль — в системах ориентации, приводах и фиксаторах.
- Бытовые крепёжные системы — для фиксации дверей, крышек и съёмных панелей.
Критерии выбора кольцевых неодимовых магнитов
При подборе магнита для конкретной задачи необходимо учитывать множество факторов, от геометрии до условий эксплуатации. Ошибки на этом этапе могут привести к недостаточной силе сцепления или преждевременному размагничиванию. Специалисты по магнитным системам часто обращаются к онлайн-каталогам, например magnets-shop.com, чтобы подобрать изделия с нужными параметрами. Ниже приведены основные критерии.
- Внешний и внутренний диаметр, высота — геометрические размеры должны соответствовать посадочному месту.
- Направление намагничивания — аксиальное, радиальное или мультиполярное, в зависимости от конструкции.
- Марка сплава и температурный класс — определяют силу и устойчивость к нагреву.
- Тип покрытия — влияет на коррозионную стойкость и совместимость с окружающей средой.
- Допуски на размеры — для точных сборок требуются магниты с жёсткими допусками.
- Сила сцепления — расчётная величина, зависящая от зазора и магнитопровода.
Безопасность и обращение с магнитами
Неодимовые магниты обладают огромной силой притяжения, поэтому требуют осторожного обращения. Они могут притягиваться друг к другу с высокой скоростью, что приводит к травмам и сколам. Кроме того, магнитное поле может повредить электронные устройства и магнитные носители информации.
- Хрупкость — спечённые магниты легко скалываются при ударе или сжатии.
- Опасность защемления — пальцы могут быть зажаты между двумя магнитами.
- Влияние на кардиостимуляторы — сильное поле может нарушить работу имплантированных устройств.
- Хранение — магниты следует хранить в немагнитной таре с прокладками, вдали от чувствительной электроники.
- Температурный режим — нагрев выше допустимого приводит к необратимому размагничиванию.
Таким образом, кольцевые неодимовые магниты представляют собой высокотехнологичный продукт, требующий внимательного подхода к выбору и эксплуатации. Понимание их магнитных свойств, технологии производства и ограничений позволяет инженерам создавать эффективные и надёжные устройства. При правильном подборе и соблюдении мер безопасности такие магниты служат долго и обеспечивают стабильные характеристики в самых ответственных применениях.
